XmRチャートのアップデート: リファレンスラインのショートカット

v11の機能強化でサポートしたリファレンスラインのショートカットを使って、XmRチャートを簡単に作成する方法を紹介します。

役立つ人

時系列データをモニタリングし、データの変動が通常の範囲内なのか、アクションが必要な変化なのかを判断したい方に役立ちます。

これまで、XmRチャートを作成するためには複数の設定が必要でした。

XmRチャートは、時系列データに5つの基準線(平均値、管理限界の上限・下限、平均値と管理限界の間の上下の中央線)を追加することで、データの通常のばらつきの範囲を可視化し、プロセスの変化を検知するための判断基準を提供します。（XmRチャートの詳細はこちらからご確認ください）

また、3つのルールにより、プロセスの変化を検知することができます。

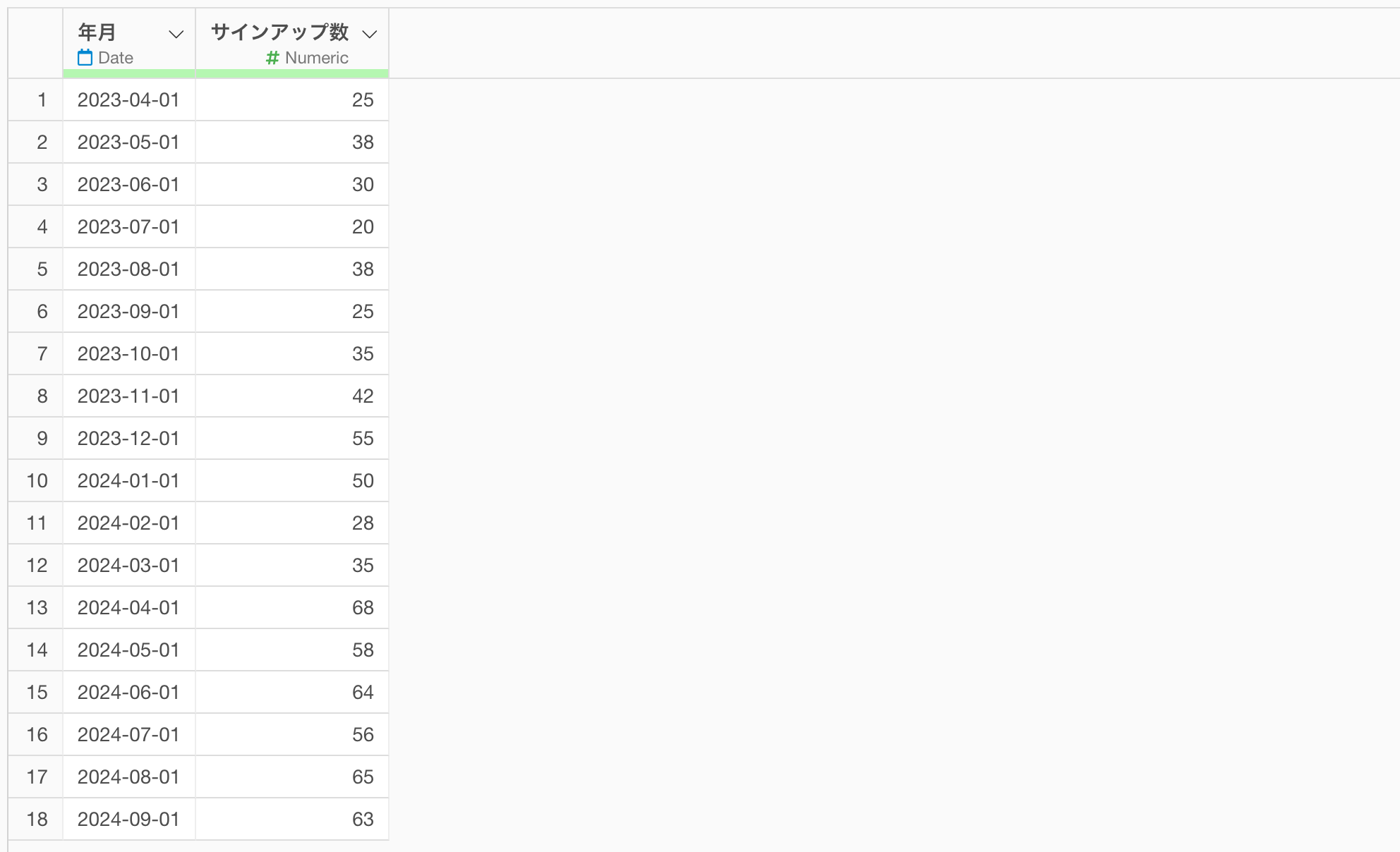

今回は1行が1つの年月を表し、列にはサインアップ数の情報を持つデータを利用します。

まずはサインアップ数の時系列トレンドのチャート作成します。

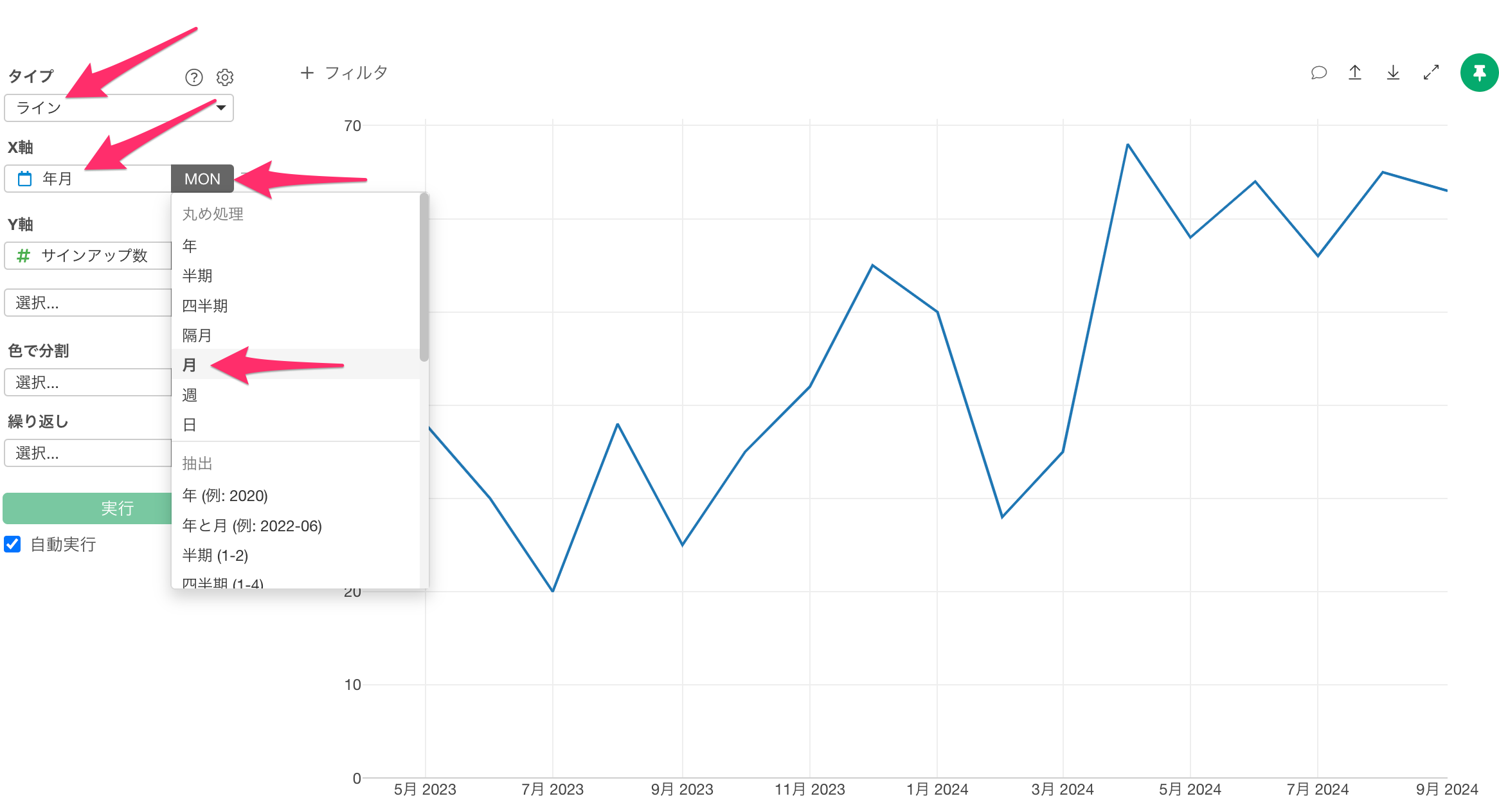

チャートビューに移動して、タイプに「ライン」を選択し、X軸には年月を選択し、丸め処理で「月」を指定します。

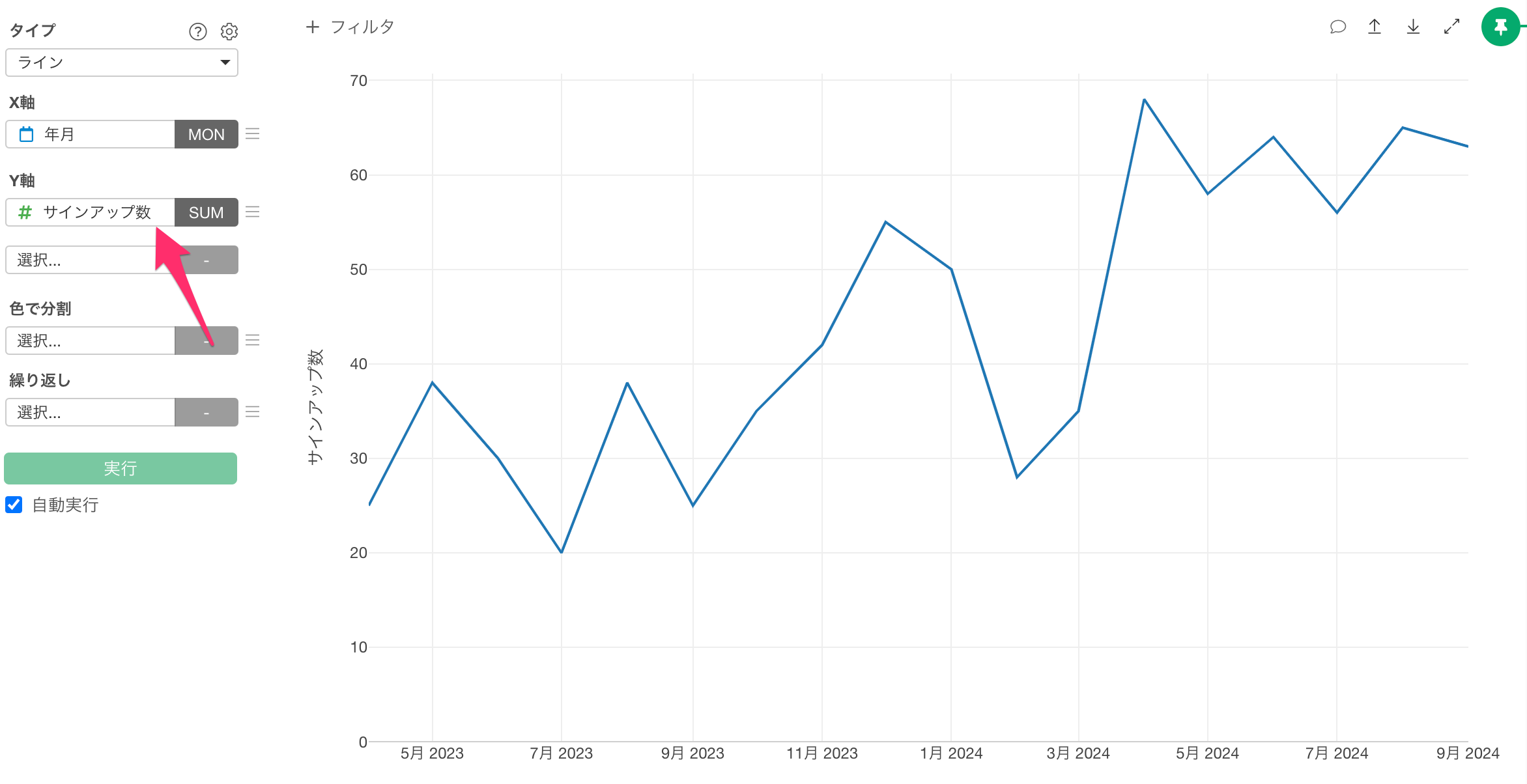

Y軸にはサインアップ数を選択し、集計を「合計値（SUM）」に設定します。

ラインチャートをXmRチャートに変換するために、基準線を追加します。

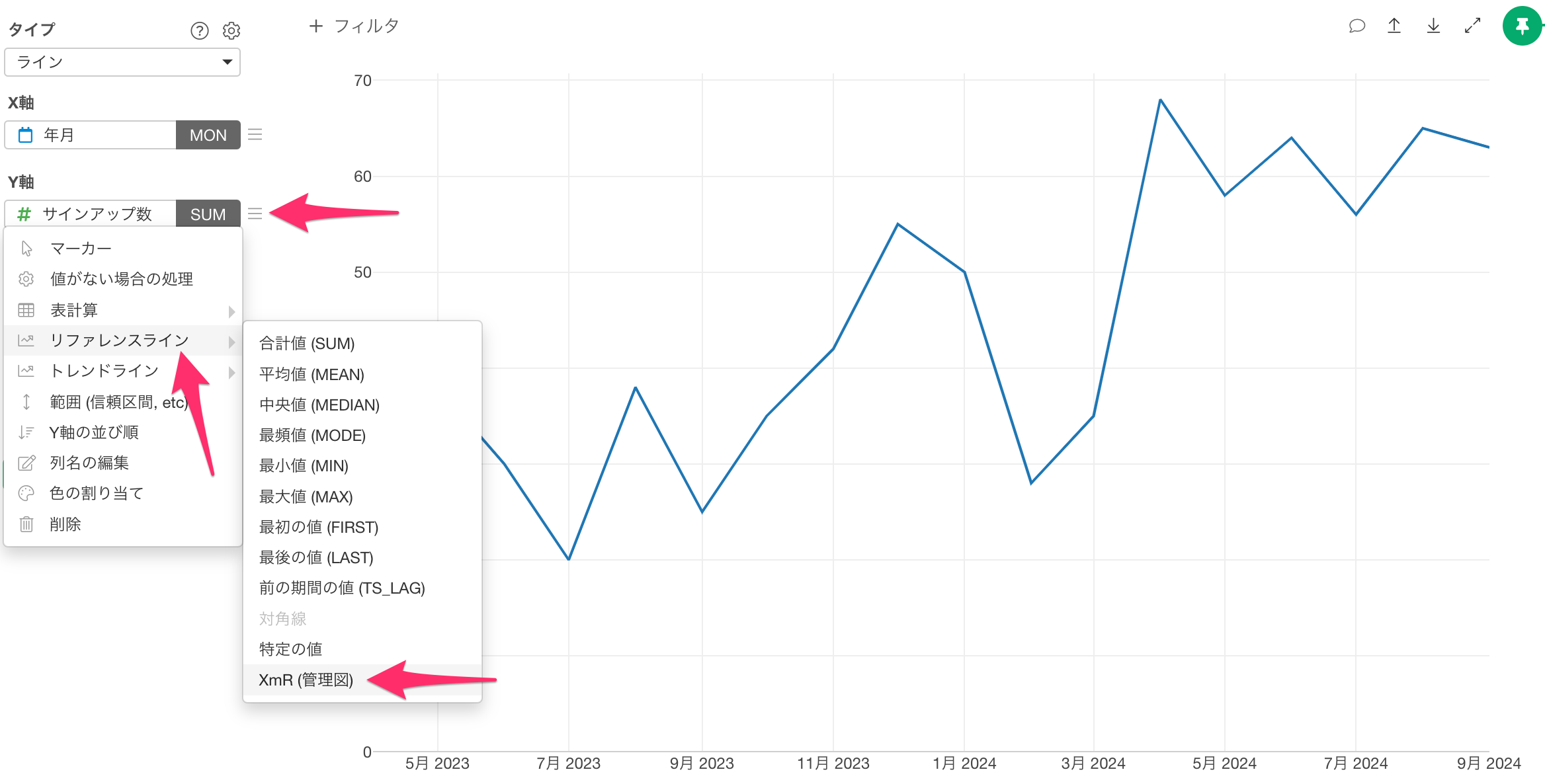

Y軸のメニューをクリックし、「リファレンスライン」のサブメニューから「XmR（管理図）」を選択します。

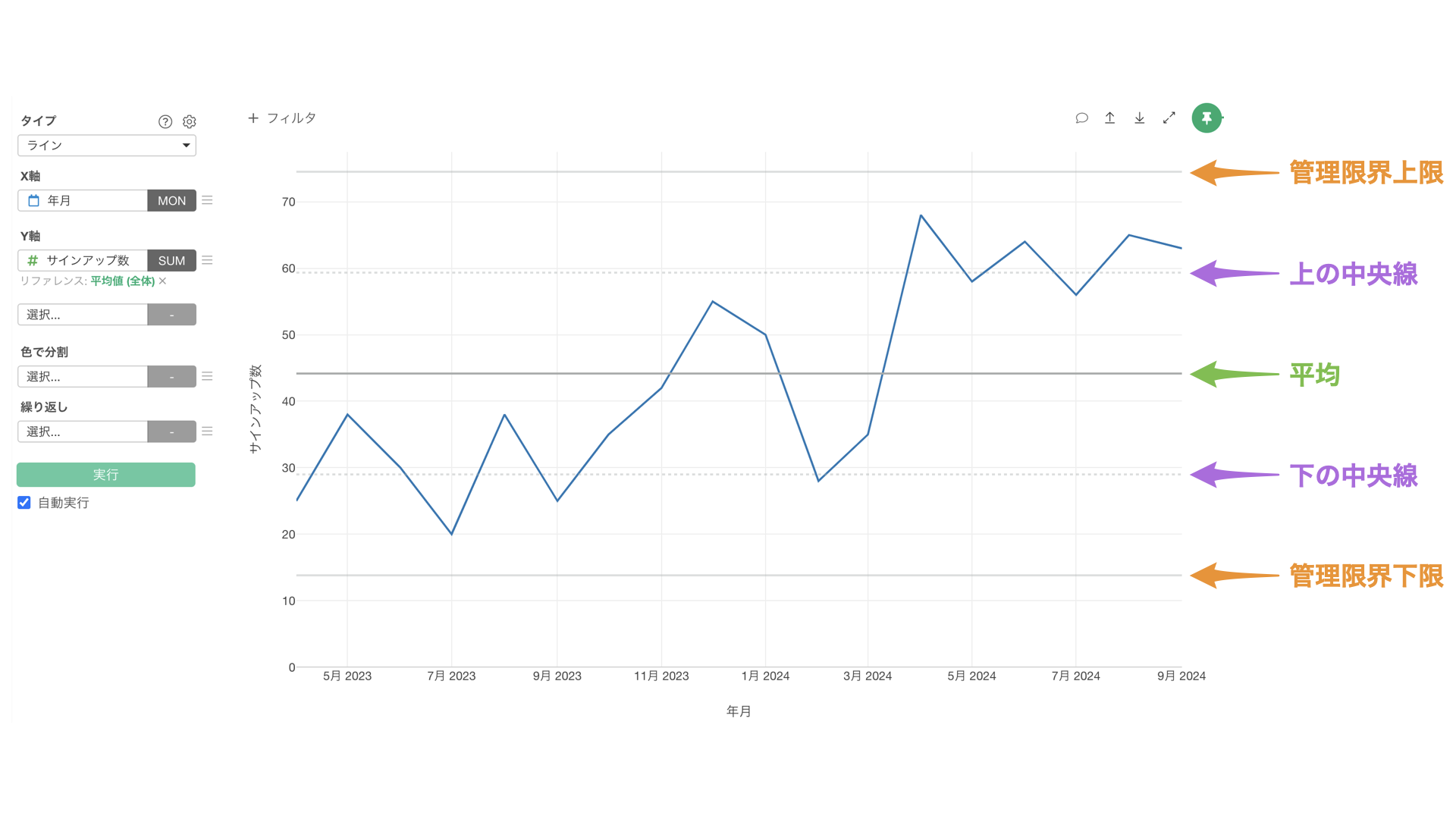

これにより自動的に以下の5つのラインが追加されます：

必要に応じて管理限界の範囲を視覚的に強調することができます。

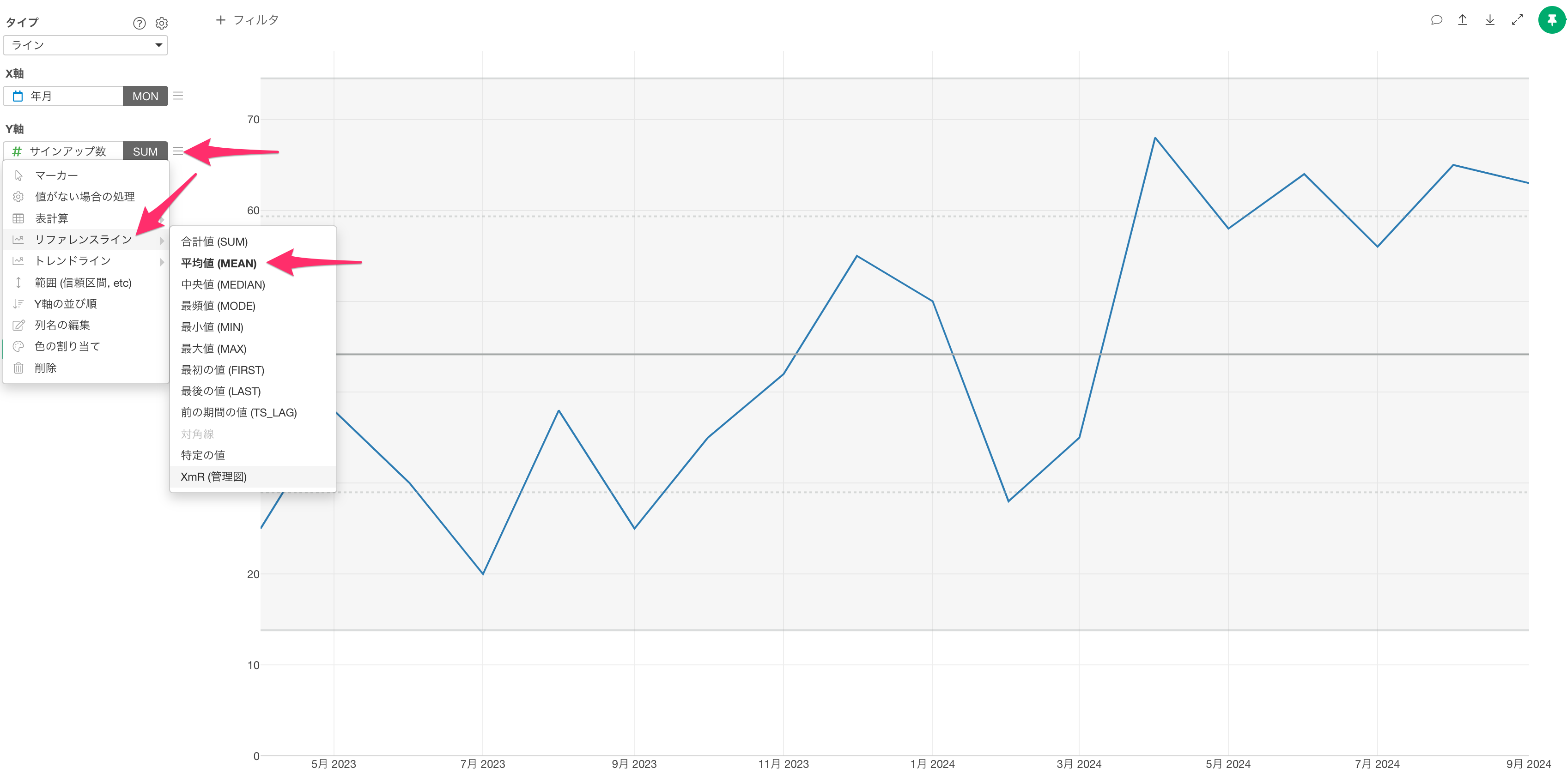

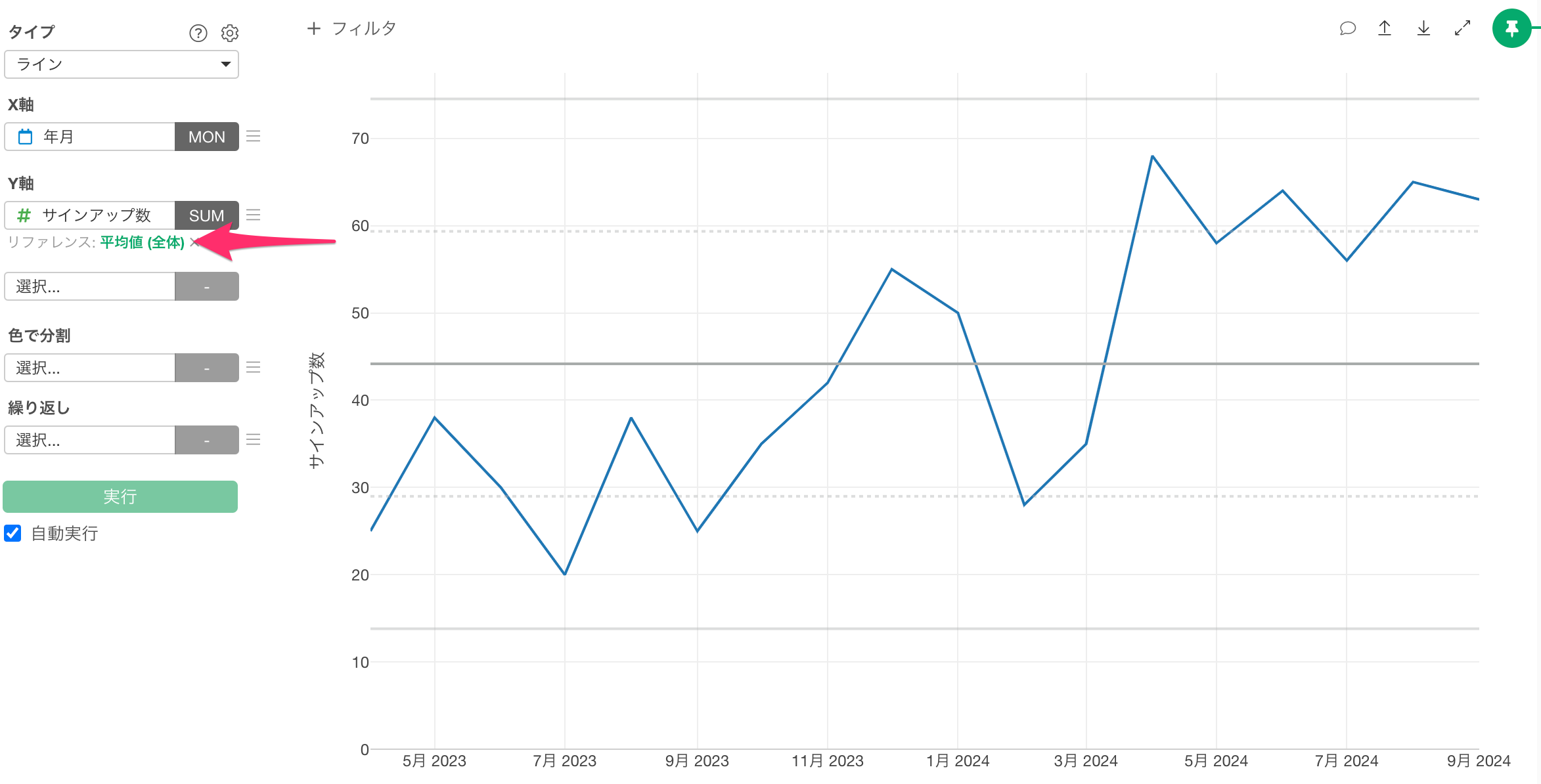

リファレンスラインの設定をクリックします。

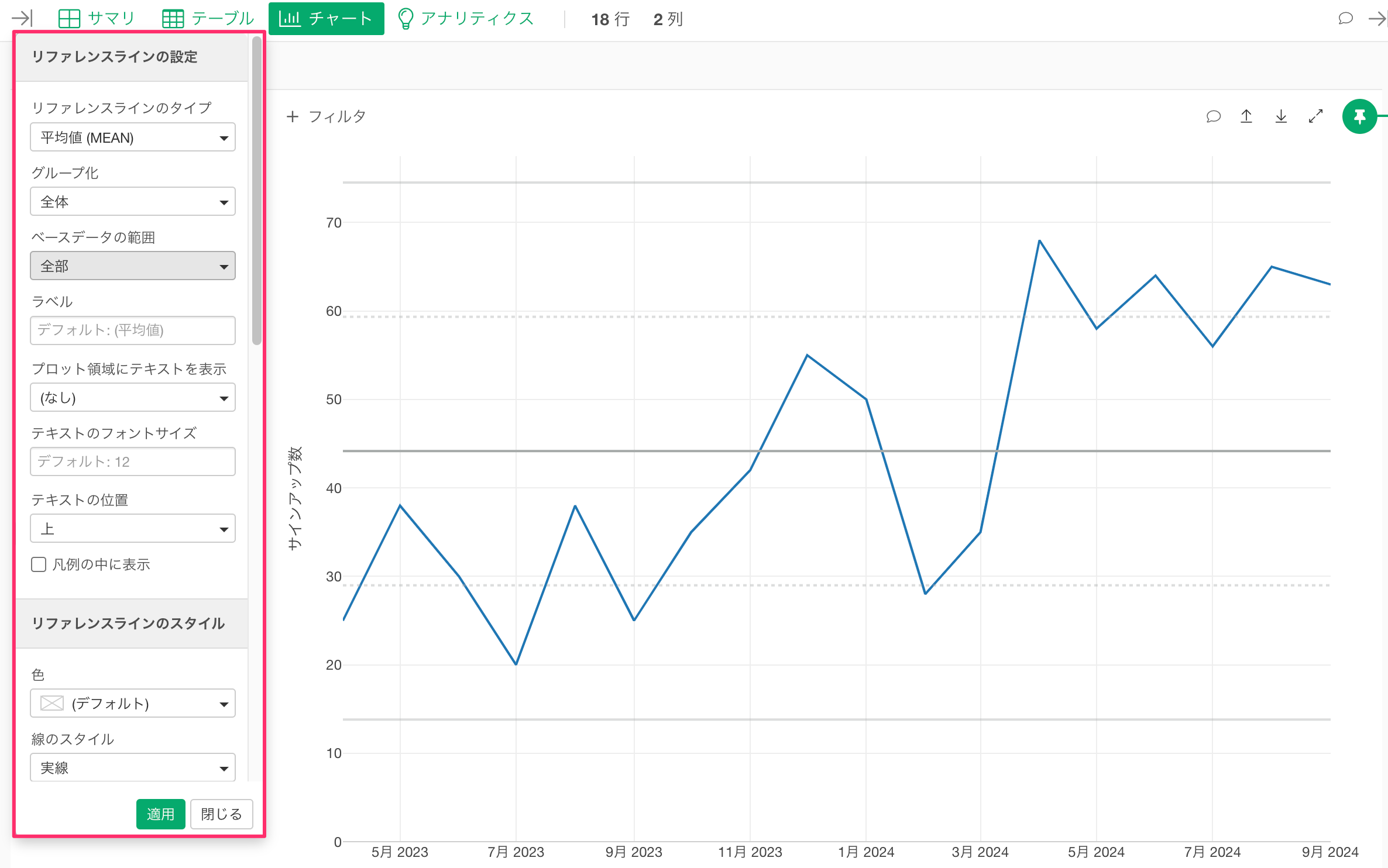

すると、リファレンスラインの設定ダイアログ表示されます。

例えば、「範囲を塗りつぶす」オプションにチェックを入れ、適用します。

これで管理上限と下限の間の範囲が塗りつぶされ、通常のばらつきの範囲が視覚的に確認しやすくなりました。
